Apsaugos sistema nuo elektros lanko

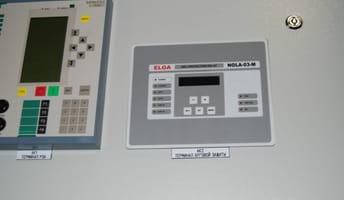

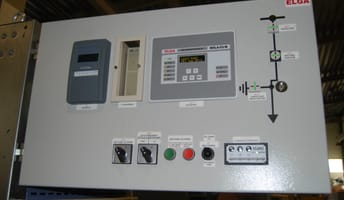

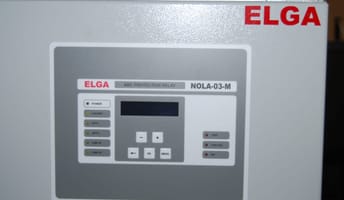

Relinės apsaugos sistema NOLA skirta žemos ir vidutinės įtampos skirstomųjų įrenginių ir aptarnaujančio personalo apsaugai nuo elektros lanko sukeltų padarinių. Sistemą sudaro įrenginiai NOLA-03-M ir NOLA-02-S. Pagrindinį įrenginį NOLA-03-M galima naudoti kaip atskirą lanko apsaugos įrenginį arba kartu su išplėtimo moduliu NOLA-02-S. Šio bloko pagalba galima suprojektuoti selektyvią optinės lanko apsaugos sistemą, atjungiančią tik sugedusį fiderį.

Trijų fazių srovinės perkrovos detektavimas, kaip papildomas kriterijus atjungimo patvirtinimo komandai. Dvi šviesolaidinės optinių jutiklių kilpos šviesos signalo (elektros lanko) fiksavimui ir šviesos intensyvumo matavimui. Du greitaeigiai puslaidininkiniai išėjimai, greitesni nei tradicinėse apsaugos relėse, skirti jungtuvų valdymui.

Relinis išėjimas suveikimo signalizacijai. Relinis išėjimas suvėlintam aukštesnio lygio jungtuvo atjungimui.

Optinė arba RS-485 ryšio sąsaja pagrindinių modulių sujungimui tarpusavyje ir išplėtimo modulių prijungimui (iki 16 modulių). 5 mygtukų membraninė klaviatūra vietiniam konfigūravimui. Informatyvus OLED displėjus ir 9 LED indikatoriai, pateikiantys patikimą informaciją net prie žemos temperatūros. USB jungtis programavimui, įvykių nuskaitymui ir programinės įrangos atnaujinimui. 650 įvykių atmintis, kurioje įrašomas įvykio laikas ir data. Nemokama programinė įranga NOLASET relės konfigūravimui. Relinis išėjimas gedimo signalizacijai (šviesolaidžių kontrolė, RS-485 ryšio kontrolė, maitinimo įtampos kontrolė). Selektyvi optinė lanko apsauga, atjungianti tik sugedusį fiderį (naudojant išplėtimo modulį NOLA-02-S).
